健康ATM机系统

背景

        随着科技的进步和研究的深入，唾液检测已成为“改进版”的抽血化验，通过唾液检测就可以知道人的健康情况和疾病标识。现唾液检测已在国内开始流通并应用于医学临床。现检查人员需到到医院排队挂号、排队提取唾液样本，与抽血检查化验没什么区别，这样大量的浪费人力和物力；与当初科学家们所提出的方便、快捷及当今快节奏的生活、工作方式背道而驰，此时我们提出健康ATM机的概念。

概述

        健康ATM机是机电一体化的自动化装置，在接受到货币也输入的前提下，靠触摸控制按钮输入信号使控制器启动相关位置的机械装置完成规定动作，将唾液采集盒售出。

1. 用户按“购买”按钮
2. 用户将纸币放入货币识别器，货币识别器对货币进行识别
3. 系统检测金额是否足够购买唾液采集盒
4. 如果金额足够，则驱动相应的部件售出唾液采集盒
5. 用户从取物口取出唾液采集盒，并收好回单完成此次交易。

        在接受到用户扫描条码的动作后，系统使控制器启动相关位置的机械装置完成“开门”动作，用户在30秒内将唾液采集试管放入规定的区域内，完成唾液回收。

1. 用户选择回收，系统提示扫描试管条码
2. 用户扫描唾液采集试管条码
3. 系统是控制器启动相关位置的机械状态完成“开门”动作，用户可以将试管放入
4. 用户将试管放入试管回收处
5. 用户取回单完成此次交易。

        医务人员及时将回收的试管取出并送化验，化验人员将化验结果在网站上公布；用户可以通过网络查询化验结果。

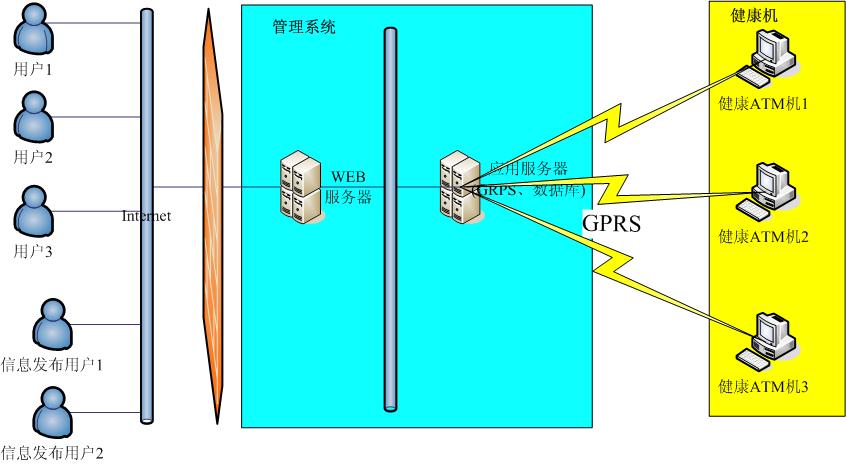

1.网络拓扑图

        健康ATM机系统集计算机系统、自动化系统、计算机网络于一体。




2.系统模块

       根据系统功能和设备的物理地址可以将系统分成两大块：一是健康ATM机，该机器功能是唾液采集设备的销售与回收；二是健康ATM机管理信息系统，管理ATM机状态、产品销售情况及唾液检察结果的发布、查询、统计功能。

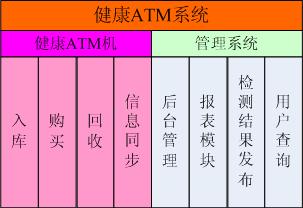

2.1系统模块图




3.业务处理流程

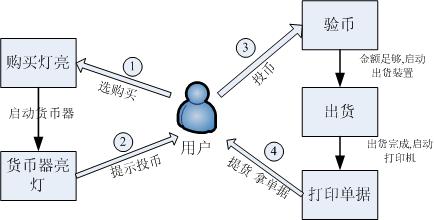

3.1 购买流程

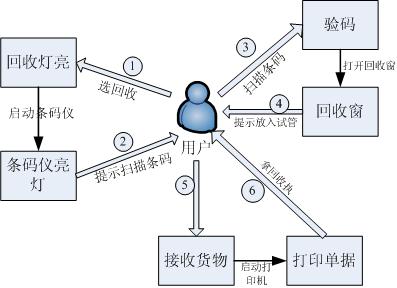

3.2 回收流程
